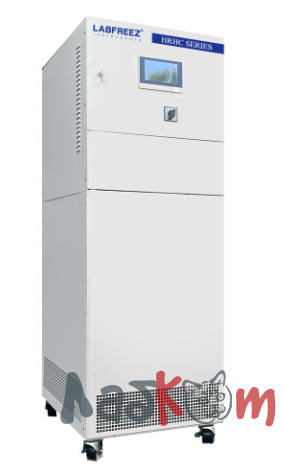

Циркуляционный охладитель от -40°C до +250°C серии HRHC

• Герметичная система циркуляции обеспечивает высокую точность поддержания температуры и продлевает срок службы циркулирующей жидкости.
• Широкий диапазон рабочих температур от -100 °C до +350 °C без замены охлаждающей жидкости
• Интеллектуальный ПИД-регулятор температуры
• Высокая стабильность и воспроизводимость процесса
• Пластинчатый теплообменник и нагревательный трубопровод для повышения скорости нагрева и охлаждения
• Широкий диапазон мощности охлаждения от 0,5 до 500 кВт
• На выбор предлагается сенсорный TFT-экран с диагональю 4, 7 или 10 дюймов и графическим дисплеем.
• Комплексные функции оповещения и обеспечения безопасности
• Быстрое охлаждение при высокой температуре (от 300 °C).
• Доступно программное обеспечение для управления, обеспечивающее связь на расстоянии до 200 метров. (Опционально)
• Невероятно компактная конструкция

Конструкция циркуляционного насоса для охлаждения и обогрева

Полностью закрытая конструкция трубопровода, высокоэффективный пластинчатый теплообменник, снижающий потребность в использовании теплоносителя, позволяют системе быстро повышать и понижать температуру. Вся система представляет собой замкнутую систему циркуляции жидкости с расширительным баком. Расширение бака и циркуляция жидкости происходят адиабатически, без циркуляции жидкости, только за счет механического соединения. Независимо от того, высокая или низкая температура в системе, температура в баке не превышает 60 °C. Преимущества такой конструкции:

1. Только теплопроводящая среда в расширительном контейнере контактирует с кислородом в воздухе. (Температура контейнера не превышает 60 °C), поэтому во время процесса снижается риск впитывания и испарения теплопроводящей среды.
2. Теплопроводящая среда не испаряется при высокой температуре.
3. Нет необходимости менять теплопроводящую среду. Непрерывный контроль температурного диапазона от -80 °C до 190 °C, от -70 °C до 220 °C, от -88 °C до 170 °C, от -55 °C до 250 °C, от -30 °C до 300 °C без повышения давления.

Функция отображения показаний циркуляционного насоса системы охлаждения и обогрева

1. Все виды контроля температуры в процессе.
2. Уровень жидкости в теплоносителе в расширительном сосуде.
3. Индикация рабочего состояния холодильной системы.
4. Индикация рабочего состояния нагревателя.
5. Индикация рабочего состояния циркуляционного насоса.
6. Режим контроля температуры (материалов и теплоносителя).
7. Возможность установки верхнего и нижнего пределов температуры.
8. Возможность установки разницы температур между рубашкой и материалом реактора.
9. Сигнализация при отсутствии жидкости.
10. Возможность ручной или автоматической работы холодильного компрессора.
11. Отображается четкая температурная кривая, которую можно масштабировать и экспортировать на компьютер.
12. Отображение набора процедур для приготовления
13. Отображение предупреждений

Принцип работы

Измените настройки управления методом, чтобы система реагировала как можно быстрее и с наименьшим перерегулированием. Управление осуществляется с помощью двух ПИД-регуляторов (ПИД — это переменная в каждой группе) в структуре контура управления, состоящей из двух контуров: основного контура и контура, подключенного к выходу основного контура. Система с прямой связью с фотоэлектрическим датчиком, в которой основной ПИД-регулятор обрабатывает выходные сигналы фотоэлектрического датчика и сигналы прямой связи как совокупность настроек контура управления, обеспечивает точность системы контроля температуры за счет управления температурным градиентом.

Циркуляционный Насос

Высокотемпературный насос с магнитным приводом для работы при низких температурах или герметичный насос с приводом от щита для работы при высоких и низких температурах снижают риск протечек в системе. В то же время система отличается низким уровнем шума и высокой пропускной способностью.

Электронный расширительный клапан

Широкий диапазон температур в системе динамического контроля температуры с электронным расширительным клапаном производства компании Emerson. Система может отслеживать и регулировать количество шагов (0–750 шагов в минуту) в двигателе, точно контролируя объем хладагента, что повышает точность управления.

Программное обеспечение для настройки (опционально)

Все системы динамического контроля температуры серии HRHC можно подключить к компьютеру. С помощью программного обеспечения для настройки вы можете установить и сохранить изображение с дисплея на компьютере.

1. Расстояние связи менее 200 м.
2. Простая настройка температуры
3. Экран управления в реальном времени
4. Запись кривых
5. Выбор программы
6. Запись на экране будильника

Защита безопасности

Множество дополнительных функций для обеспечения безопасной работы системы. При возникновении нештатной ситуации срабатывает сигнализация, которая отображается на сенсорном экране. Защита от нарушения последовательности фаз, защита от утечки, защита от высокого и низкого напряжения в системе охлаждения, защита от перегрузки насоса, защита от перегрузки компрессора, защита от высокого и низкого уровня, две независимые защиты от перегрева, защита от попадания воды, защита от перекрытия линии циркуляции.
